在连接器制造领域，排针（Pin Header）作为板对板连接的关键元件，其插针精度与效率直接影响后道焊接及产品可靠性。尤其是长针（针长≥8mm，长径比大）的自动化排列与插装，一直是行业难点——针体细长易弯曲、方向识别要求严、人工插装效率低。东莞市唯思特科技有限公司推出的唯思特整列机，结合治具倒板操作工艺，为连接器排针的高精度、高效率插针提供了一套成熟可靠的自动化解决方案。
（配图/视频说明：本文配套视频展示了整列机排列长针、治具倒板转接、精准插装的全过程，点击下方视频观看。）
排针通常由多根等间距排列的金属针与绝缘胶芯组成，长针（长度8-15mm，直径0.4-0.8mm）在自动化处理时面临以下挑战：
| 难点 | 具体表现 |
|---|---|
| 方向识别难 | 针体两端不对称（如倒角、杯口），必须保证统一朝向，否则无法插入胶芯孔位 |
| 易弯曲变形 | 长径比大（通常≥15），刚性差，输送或夹持时稍有不慎即弯曲，导致报废或插针失败 |
| 排列效率低 | 传统人工需在显微镜下逐根排列，6-8人两班倒，日产仅几千颗，且良率波动大 |
唯思特整列机通过动态筛动式整列与治具倒板操作，系统性解决了上述难题。
该方案分为三个紧密衔接的步骤：全自动整列→治具倒板转接→精准插装。
散装长针投入唯思特整列机（WV系列机型可调）。设备采用纵向振动+仿形治具原理，通过精密调节振动频率与幅度，使长针在治具板上“自主寻位”——只有方向正确（如倒角端朝上）的长针才能落入仿形定位槽中。整列精度达到±0.02mm，方向统一率高达99.5%以上，且针体全程无刚性夹持，有效避免弯曲。
（视频节点：2-6s 整列机运行，长针快速落入治具板）
整列完成后的长针阵列位于专用“排列治具板”上。此时，利用倒板机构（手动或半自动）将排列好的长针整体翻转、转移至“插针治具板”。治具板之间通过精密导柱定位，确保针间距、针位与最终胶芯孔位一一对应。倒板过程平稳、无冲击，保持长针原有姿态与间距。
（视频节点：6-9s 治具倒板操作，整板插针，快速组装）

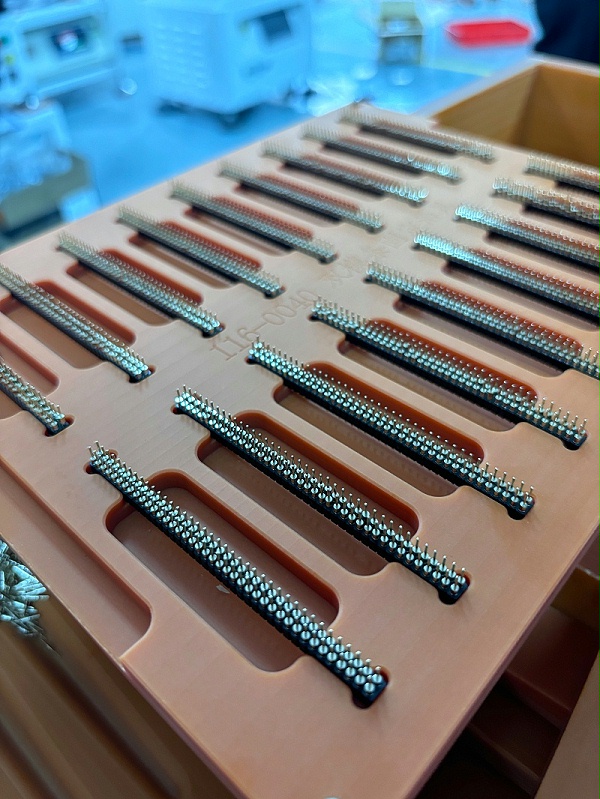

将承载长针阵列的插针治具板与预先固定好的胶芯（或PCB板）进行对位，通过下压或翻转机构，使所有长针同时、垂直插入对应孔位。由于整列阶段已统一方向、倒板阶段保持间距精度，插针一次成功率可达99%以上，且针体垂直度、出头长度一致。
（视频节点：10-12 排列效果展示 ）
| 优势 | 具体体现 |
|---|---|
| 高效率 | 单台整列机一次处理数百根长针，整板插装时间＜30秒，日产能达1.5万件以上，较人工提升8-10倍 |
| 高精度 | 整列精度±0.02mm，方向统一率≥99.5%，插针后针体垂直度、共面度满足自动化焊接要求 |
| 低损伤 | 非接触式整列，无夹持、无推送，长针弯曲率控制在0.3%以下 |
| 快速换产 | 更换仿形治具板与倒板模具即可兼容不同间距、长度的排针，换产≤15分钟 |
| 视频可追溯 | 可配置高清工业相机，实时监控整列与插针过程，方便质量追溯 |
某连接器厂家生产2.54mm间距、40pin排针，针长10mm。原采用6人人工插针，日产能仅1200件，弯针率高达4%。引入唯思特整列机+治具倒板方案后，由1人操作设备，日产能提升至1.2万件，弯针率降至0.2%，投资回收期仅8个月。
19年行业经验，专注精密零件自动化整列
20000+异形件案例库，提供成熟的长针整列参数
源头工厂，治具自主精密加工，交付快、定制灵活
免费试样：寄送长针样品，3-5工作日出整列+倒板可行性报告
连接器排针的长针插针，不再需要依赖熟练工在显微镜下逐根操作。唯思特整列机配合治具倒板工艺，将无序散针转化为整齐、方向统一的阵列，并精准转移到插针工位，实现高效、低损、高一致性的自动化生产。
