在半导体封装产线上，有一道工序看似简单，却直接影响最终的良率——芯片摆盘。把切割好的裸片从蓝膜或料盒中取出来，按统一方向摆放到载具里，看起来只是“摆进去”的动作，但这一步如果出了错——方向偏了、引脚磕了、表面划了——后面所有的封装、测试、出货，都可能白干。
芯片封装越做越小，摆盘压力越来越大。良率问题往往也绕不开这个起步环节。这篇文章主要讲三件事：第一，传统摆盘方式为什么正在成为良率波动的隐形因素；第二，唯思特芯片自动摆盘机如何用动态筛动式整列原理，同时解决精度、损伤和效率问题；第三，这套方案在实际产线中，能帮企业多保住多少良率、释放多少产能。
芯片封装工序繁多，但摆盘环节最容易被低估。在切割之后、贴装之前，芯片需要被一颗一颗转移到载具中。这个过程既要求方向统一，又要求位置精准，还要求表面无损。听起来简单，但做到这三个条件同时满足，并不容易。

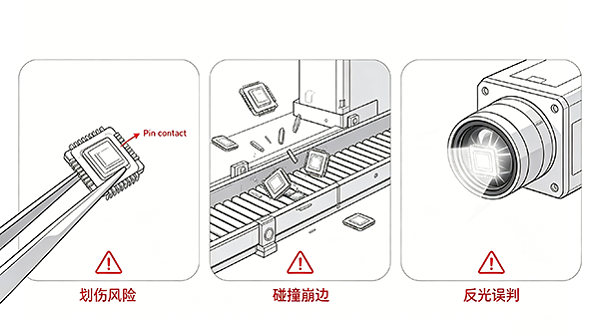

在业内交流中，一些工程师把摆盘环节称为“良率刺客”，因为它引发的品质损失往往到后段才暴露，而排查时又容易被忽略。具体来看，传统摆盘方式面临以下几个突出问题：
| 问题维度 | 具体表现 | 对良率的影响 |
|---|---|---|
| 人工操作 | 镊子夹取时触碰到芯片表面或引脚 | 引线键合区损伤、静电损伤或微裂纹，往往到老化测试阶段才暴露 |
| 振动盘方案 | 振动推送过程中，芯片相互碰撞或与轨道壁摩擦 | 薄芯片崩边、边缘碎裂、表面划伤，直接报废 |
| 视觉识别局限 | 高反光芯片、透明基底、微细特征难以稳定成像 | 方向识别误判，导致后道贴装偏位，整批返工 |
在半导体制造中，良率的底线不是“看平均良率有多少”，而是“看最差的那一批芯片被处理成了什么样”。在摆盘这道工序上，把原本完好的芯片弄出损伤，是成本较高的错误之一。因为所有前道工序的价值，都在后道工序中集中体现。
唯思特芯片自动摆盘机基于动态筛动式整列原理设计，通过前后倾斜、左右摇摆与垂直微振的复合运动，引导芯片在受控环境中自主寻位。这种运动方式不依赖机械推送或振动盘的高速摩擦，可有效减少芯片之间的硬性碰撞和表面磨损，在3C电子、半导体、医疗器械等领域均有成熟应用积累。
柔性运动，有效控制物理损伤
动态筛动式整列技术的核心在于“引导”而非“推送”。芯片在工作台上随着倾斜和摇摆缓慢移动，依靠自身重力与几何特征落入定制化的仿形治具型腔。整个过程无需夹持、无需推挤，可有效减少划伤、崩边和引脚变形等物理损伤风险。对于QFN封装芯片、陶瓷插芯等脆性材料，这一优势较为明显。在客户实际案例中，引入该方案后，芯片摆盘过程中的物理损伤率从人工操作的3%-5%降至0.1%以下。
亚微米级定位精度
结合高刚性运动平台与精密仿形治具，芯片在治具型腔中的定位误差可控制在±0.01mm以内，部分高精度应用场景可达±0.002mm。这一精度水平可满足从消费级芯片到工业级、车规级芯片的摆盘需求。
模块化治具与快速换产
治具板是唯思特整列机实现“一机多用”的关键。每款芯片对应一块定制化仿形治具板，型腔根据芯片三维轮廓逆向加工。换产时只需抽出旧板、插入新板，并调用预存参数，整个过程10-15分钟即可完成。对于产品型号多、换线频繁的封装厂而言，这一设计可降低设备闲置率和换线等待时间。
引入唯思特芯片自动摆盘机，带来的不仅仅是人力替代，更是良率、效率和产能的综合提升。
| 价值维度 | 传统方案（人工/振动盘） | 唯思特芯片自动摆盘机 |
|---|---|---|
| 摆盘精度 | 人工离散大，振动盘难以处理微细特征 | ±0.01mm，关键场景可达±0.002mm |
| 方向统一率 | 人工约92%-95%，振动盘对异形件识别率偏低 | 稳定在99.5%以上 |
| 损伤率 | 3%-5%甚至更高 | 可控制在0.1%以下 |
| 换产时间 | 数小时至半天 | 10-15分钟 |
| 操作人员配置 | 3-5人/班次 | 1人兼管多台设备 |
| 投资回收期 | — | 通常在6-18个月区间，视产能与良率基数而定 |

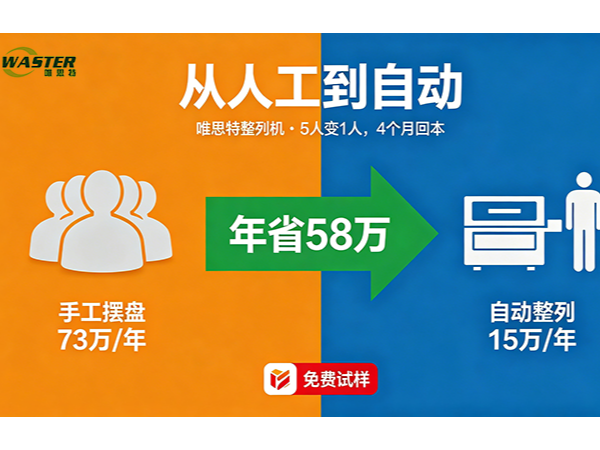

在成本侧，自动化摆盘设备每年可节省的人力成本、报废损失及后道返工费用，通常在3-6个月内即可覆盖设备前期投入。

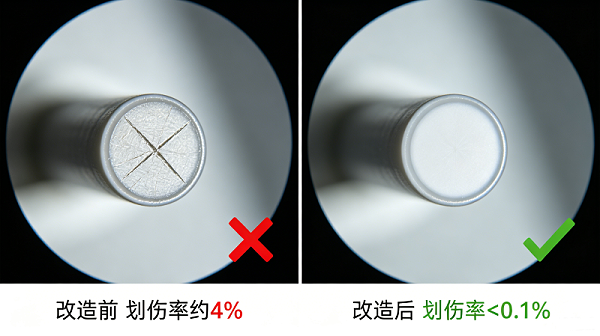

某光模块制造商在光纤连接器陶瓷插芯（直径约0.2mm）的摆盘环节中遇到了长期困扰：陶瓷插芯材质硬而脆，人工摆盘时镊子夹取易造成端面划伤，传统振动盘无法稳定供料且损伤率较高。该厂商此前良率约96%，每月因插芯端面损伤造成的报废损失较为显著。
引入唯思特芯片自动摆盘机后，采用定制化仿形治具与动态筛动式整列方案，陶瓷插芯以统一姿态落入治具型腔，端面无新增划伤。方向统一率提升至99.5%以上，摆盘良率从96%提升至99%以上，后道压接工序因来料姿态统一，效率同步提升约40%。该客户随后将该方案推广至其他精密陶瓷元件的摆盘工序。
“芯片摆盘这件事，看起来简单，做好了不容易。方向对、位置准、不划伤，三个条件同时满足，对设备的要求其实很高。唯思特的方案跟振动盘和视觉思路都不一样，它不是去‘抓’芯片，而是让芯片自己找到该去的位置。我们用了一年多，良率数据很稳定，维修也很少，在产线上属于那种‘不用操心’的设备。”
——某芯片封装厂工程经理

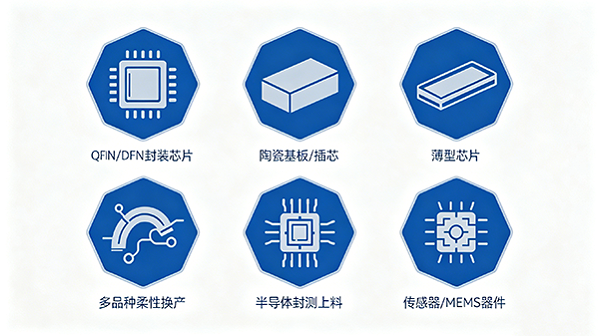

QFN/DFN等封装芯片的摆盘与供料
陶瓷基板、陶瓷插芯等脆性元件的无损排列
薄型芯片（厚度<0.3mm）的低应力转移
多品种、小批量封装产线的柔性换产需求
半导体封测环节的自动上料与整板流转
传感器、MEMS器件等精密零件的方向统一与排列
唯思特提供免费试样服务。客户可寄送200-500颗芯片样品，工程师在实验室进行实际测试，3-5个工作日内出具详细的《整列可行性报告》，包含实测效率、方向统一率、损伤检测数据及治具方案建议。
如需评估芯片自动摆盘的可行性，欢迎寄样测试。
