在连接器生产过程中，pin 针与胶芯的组装是核心环节 —— 人工组装不仅效率低（单组耗时约 15-20 秒），还易因对齐偏差导致 pin 针弯曲、胶芯卡滞，不良率高达 3%-5%。针对这一问题，可通过 “机器精准排列 + 定制化翻转组装” 的两步方案实现高效生产，具体流程如下：
第一步：机器 + 高精治具，实现 pin 针与胶芯的精准整列
借助整列机 与高精定位治具 （精度可达 ±0.02mm）完成基础排列：
-
将待组装的 pin 针（如间距 0.5mm 的微型 pin 针）与胶芯分别倒入整列机的料槽，机器通过高频振动带动物料沿轨道移动，利用轨道尺寸与物料外形的匹配性，自动筛选出方向一致的 pin 针与胶芯；
-
整列后的 pin 针会落入高精治具的定位槽内（每个槽位与 pin 针直径完全适配），胶芯则同步进入相邻的治具承载区，治具通过定位板固定物料，避免移动过程中偏移；
-
对比人工排列（单批次最多处理 20 组，且需反复校准），该方式单批次可处理 100-200 组物料，排列效率提升 5-8 倍，同时因治具强制定位，不良率可降至 0.1% 以下。
-
第二步：定位板 + 翻转板，完成 pin 针与胶芯的精准扣合
基于物料尺寸（如胶芯高度、pin 针长度）定制组装方案，通过 “定位 - 翻转 - 二次翻转” 实现高效扣合：
-
先通过精密定位板 校准整列后的 pin 针与胶芯位置 ——两者中心对齐后，定位板锁定治具，防止后续操作中物料位移；
-
将承载胶芯的治具区域向上翻转 180°，使胶芯的针孔朝下，精准覆盖在 pin 针排列板的正上方（此时 pin 针顶端与胶芯针孔的对位偏差≤0.03mm）；
-

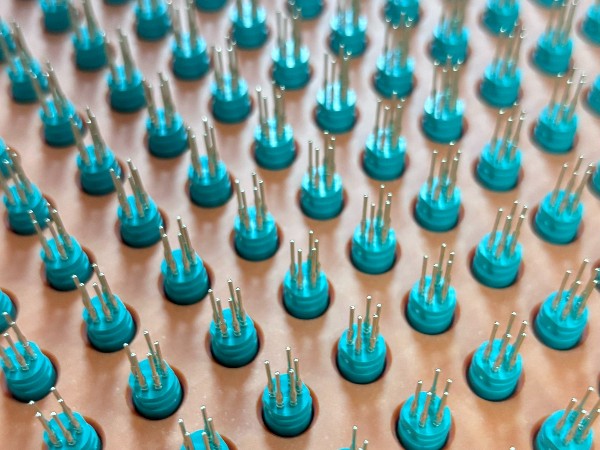

控制整个治具（含 pin 针与胶芯）同步翻转 180°，让 pin 针在重力与轻微下压的作用下自然插入胶芯针孔，最后打开上方的胶芯治具板，即可完成一组 pin 针与胶芯的组装；
-
整个扣合过程耗时仅 30秒 / 批次，且减少人工干预，避免了人工按压导致的 pin 针受力不均问题，组装后的产品插拔力一致性可提升至 95% 以上。
-
-
通过以上两步流程，不仅解决了人工组装的效率与精度痛点，还可适配不同规格的连接器（如 USB Type-C、HDMI 连接器）—— 只需更换对应的整列机轨道与高精治具，即可快速切换生产型号，满足多品种、大批量的生产需求。
东莞唯思特科技 —— 自动化整列设备行业高新技术标杆企业 19年深耕
自动整列机、排列机、摆盘机及工业摇摆机的研发与智造，持有 16 项国家授权专利（含 3 项发明专利），核心技术覆盖 “高精度定位”“自适应整列”“智能防卡料” 三大领域，设备稳定性与兼容性行业领先。我们
核心聚焦 3C 电子、半导体、新能源三大高景气赛道，同步覆盖五金、磁铁、压敏电阻等精密制造领域，适配印刷、喷涂、封装、烧结等全流程整列需求。
一台唯思特整列机 = 5 名熟练工的整列效率：经
3C 电子行业客户验证，单条产线可减少人工 60%（年均节省人工成本超 20 万元），整列精度达 ±0.02mm，生产节拍提升 40%，彻底解决制造企业 “招工难、人工误差大、效率瓶颈” 三大痛点。
从定制化方案设计到终身技术维护，唯思特为千余家制造企业提供 “设备 + 服务” 一体化自动化升级支持，以技术实力驱动产业降本增效！
