唯思特整列机：PCB板插针自动化解决方案

在PCB板制造与电子元器件组装领域，将细小的插针精准插入PCB板对应孔位，是连接器、排针等产品生产中的关键工序。传统人工插针不仅效率低下，更难以保证垂直度与位置精度，且细长针体易弯曲。唯思特科技推出的唯思特纵向式整列机（又称跳跳机），采用独特的“弹跳入孔”原理，为PCB板插针提供了一种高效、无损的自动化解决方案。

一、PCB板插针的工艺痛点

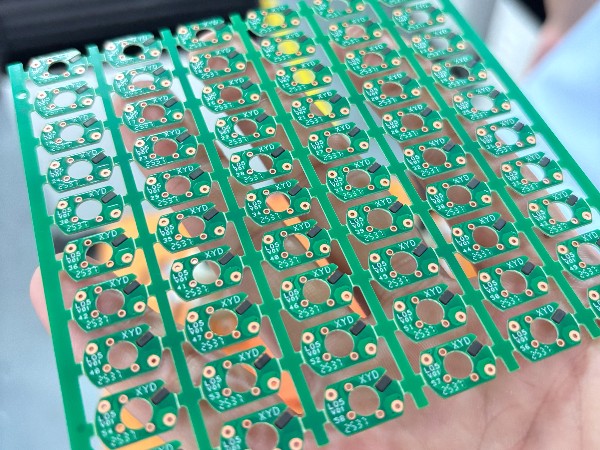

PCB板插针通常需要将成百上千根微型插针，按照设定的孔位矩阵精准插入。传统手工操作存在以下问题：

某PCB板加工厂长期受困于排针插装工序。该厂生产的多层PCB板需插入256根微型插针，6人两班倒，日产能仅300片，弯针率高达3.5%。通用振动盘无法实现精准对位，视觉引导机械手投资过高。直到引入唯思特纵向式整列机，该工序才实现根本性改善。

二、唯思特纵向式整列机的工作原理

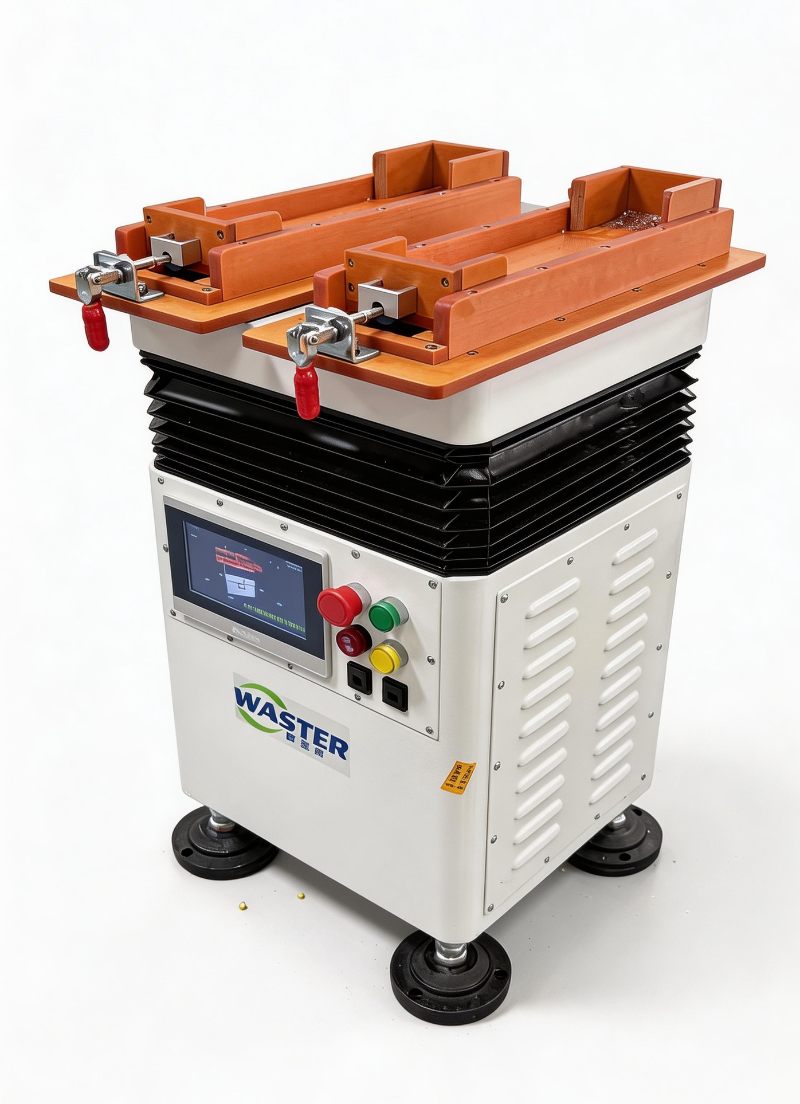

唯思特纵向式整列机（跳跳机）采用独特的垂直振动技术，通过“弹跳引导入孔”的方式实现PCB板自动化插针。唯思特整列机的核心工作流程如下：

第一步：PCB板固定与排列板覆盖
将待插针的PCB板固定于专用模具上，确保板面水平、孔位精准。随后，将一块根据PCB板孔位矩阵定制的 排列板覆盖于PCB板上方。排列板上的导向孔与PCB板孔位一一对应，导向孔上端设计有倒角或锥面，用于引导插针落入。

第二步：放入整列机，启动弹跳
将装有PCB板和排列板的模具整体放入 唯思特纵向式整列机。设备启动后，垂直振动机构产生精确控制的上下往复运动。散装插针被投入排列板上方区域，在振动作用下，插针获得垂直方向的动能，不断向上弹跳、下落。

第三步：弹跳引导，精准入孔
插针在反复弹跳过程中，部分插针的尖端会偶然落入排列板导向孔的倒角区域。在重力与后续振动的作用下，插针被引导至垂直姿态，并顺着导向孔滑入PCB板对应孔位。 唯思特整列机的振动频率与幅度可精确调节，确保插针获得足够的弹跳高度，同时避免过度碰撞导致针体弯曲。

第四步：仿形筛选，不合格品自动跳出
唯思特整列机的关键设计在于其仿形筛选机制。排列板的导向孔几何尺寸经过精密计算，仅允许方向正确、外形合格的插针通过。若插针方向颠倒（如杯口朝向错误）、针体弯曲或尺寸超差，则无法顺利进入导向孔，或在后续振动中被“弹”出排列板区域。不合格品自动落入回收槽，实现排列与质检同步完成。

第五步：取出成品，完成插针
当所有合格插针均落入孔位后，停止振动，将模具从 唯思特整列机中取出。移除排列板，即可得到插针整齐、垂直度一致的PCB板。整个过程无需人工逐根对位，单次可完成整板数百根插针的同步插装。

三、唯思特整列机的应用优势

采用唯思特纵向式整列机进行PCB板插针，相比传统方式具有以下显著优势：

该PCB板加工厂引入唯思特整列机后，插针工序实现根本性转变：

该厂负责人测算，唯思特整列机投资不到一年即可收回。

四、唯思特整列机的技术支撑

1. 垂直振动参数可调
唯思特整列机的振动频率、幅度、时间均可编程控制，适应不同长度、直径的插针。细长针采用低幅高频，避免弯曲；粗短针可适当提高幅度，加快入孔速度。

2. 排列板精密定制
唯思特整列机的排列板根据客户PCB板孔位矩阵一对一设计，导向孔倒角角度、深度经过精密计算，确保插针顺利导入。型孔公差控制在±0.01mm。

3. 仿形筛选机制
唯思特整列机利用插针的几何特征进行物理筛选，方向错误、弯曲、尺寸超差的插针无法通过导向孔，在振动中被自动剔除，无需额外检测设备。

4. 免费试样服务
唯思特提供免费试样服务。客户寄送PCB板与插针样品，工程师使用唯思特整列机进行实际测试，3-5个工作日出具体报告，包含效率、良率、参数建议。

五、结语

PCB板插针的自动化，是电子制造中连接元件与电路板的关键工序。唯思特纵向式整列机（跳跳机）以其独特的“弹跳引导入孔”原理，将繁琐的人工插针转化为高效、可靠的标准化作业。通过排列板导向与仿形筛选的协同，唯思特整列机实现了插针的方向统一、位置精准与自动质检，为PCB板制造企业提供了一条经实践验证的自动化升级路径。

如需解决类似PCB板插针问题，欢迎寄送样品进行免费测试。
