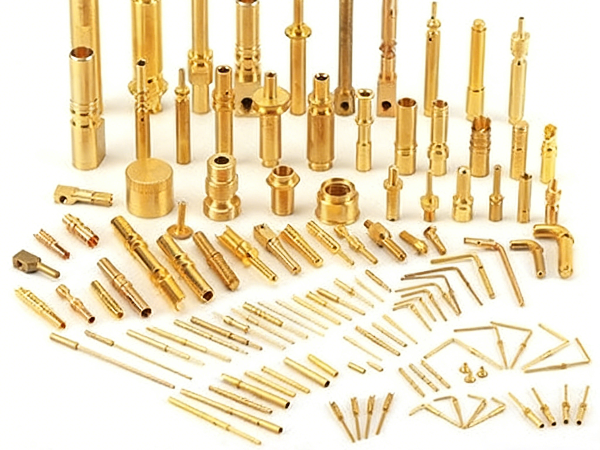

在消费电子连接器制造领域，PIN针间距已压缩至0.3mm，针长却达8mm，长径比超过25。如此精密细长的端子插装，传统依赖人工显微镜作业的模式正面临效率与良率的双重瓶颈。东莞市唯思特科技有限公司推出的唯思特整列机，以“自动排列+人工翻板”的人机协同方案，成功帮助某连接器厂商将插针工序产能提升5倍，操作人员减少95%，良率跃升至99.3%。本文深入解析这一标杆案例，为您揭示精密插针自动化的务实路径。
该厂商主营Type-C、BTB、FPC等精密连接器，插针工序长期依赖人工：熟练工在显微镜下逐根插装PIN针，组装一个治具板（含数百根针）需10-15分钟。随着订单激增，痛点日益凸显：
| 痛点维度 | 具体表现 | 造成的损失 |
|---|---|---|
| 效率瓶颈 | 20人两班倒，月产能缺口仍达30万件 | 错失市场机会 |
| 良率波动 | 人工插针良率92%-94%，波动大 | 每月报废损失超15万元 |
| 人员管理 | 培训周期3个月，流失率25% | 招聘培训成本高 |
| 换线响应 | 换型号需重新培训，耗时2-3天 | 无法承接紧急订单 |
“我们试过半自动设备，但PIN针方向识别不准，弯针率反而更高。”该厂工艺工程师回忆，“直到接触了唯思特整列机的物理筛选原理，才意识到问题所在——我们一直在模仿人手，而不是用机器做机器擅长的事。”
针对上述挑战，唯思特整列机提供了一套独特的“人机协同”方案。其核心逻辑是：让机器负责重复性精密排列，让人负责灵活的翻板组装，两者并行作业，效率最大化。
第一步：PIN针与胶芯的独立精密整列
核心设备是一台唯思特自动整列机。其工作台在程序控制下进行三维复合运动：沿X轴倾斜一定角度，绕Z轴摇摆，并叠加微幅振动。散装PIN针在此动态环境中依靠自身重心偏移自主寻位，最终以统一朝向落入下方 高精度仿形治具板的型腔中。该治具板的每一个型腔均根据PIN针正确姿态的三维轮廓逆向加工，确保每根针的间距、出头长度误差控制在±0.02mm以内。
整列一块治具板的时间约为3-6分钟，具体取决于PIN针的形状复杂程度——标准直针整列较快，而异形针、带倒角或杯口特征的针则需要更精细的参数匹配。与PIN针整列并行，胶芯也通过定制化卡槽治具同步完成定位，其针孔位置与PIN针治具板的针位布局一一对应。
第二步：人工翻板组装（核心协同环节）
取板：操作员从整列机取走已排满PIN针的治具板。
放板续排：立即放入另一块空治具板，设备随即开始下一轮自动排列，确保整列机无等待时间。
翻转对位：将PIN针板与胶芯板组合，通过精密导柱快速对位，然后整体翻转180°，使PIN针朝下、胶芯朝上。
同步插装：操作员平稳下压，所有PIN针同步插入胶芯对应孔位。此过程依赖治具板的精密导向，操作员只需施加均匀压力。完成一板组装（从取板到成品取出）约需10-15分钟——与纯人工时间基本持平，但劳动强度大幅降低，良率显著提升。
成品取出：打开胶芯板，组装好的连接器整齐排列，可整体移载至下一工位。
第三步：循环作业，效率最大化
整列机每3-6分钟产出一块板，操作员组装需10-15分钟。现场配置3-4套治具板进行轮换：操作员组装时，整列机持续排板，手边始终有备用板可取。这一“多板轮换”机制使整列机利用率从串联模式的不足50%提升至90%以上，实现人机无缝衔接。
自2023年11月产线投用以来，该厂商插针工序实现根本性转变：
| 指标 | 改造前 | 改造后 | 提升幅度 |
|---|---|---|---|
| 单班产能 | 800件 | 4000-4800件 | 400%-500% |
| 操作人员 | 20人 | 1人 | 减少95% |
| 插针良率 | 92%-94% | 99.3% | 约7个百分点 |
| 换线时间 | 2-3天 | 30分钟 | 98% |
| 弯针报废率 | 3.5% | 0.4% | 89% |
更令客户惊喜的是，由于来料姿态高度统一，后续焊接工序一次良率也提升了4个百分点。“我们原本只想解决插针瓶颈，没想到带动了整个后道工序的优化。”该厂生产总监表示。
1. 20年行业深耕，海量案例支撑
唯思特整列机在精密零件自动化整列领域拥有 20年经验，累计处理
超20000种异形零件。庞大的案例数据库使工程师能快速分析PIN针物理特性，唯思特整列机提供经过验证的技术路径。
2. 深度非标定制能力
每一套仿形治具均为客户产品一对一逆向设计，型腔公差控制在±0.005mm，材质选用电木，确保长期耐磨。整列运动参数（倾斜角度、摇摆频率、振动幅度）均可现场调试优化，匹配不同PIN针特性。
3. 源头工厂，唯思特整列机的品质与交付保障
作为 源头制造商，唯思特自主完成核心治具的五轴精密加工与整机装配，确保微米级精度。唯思特整列机标准设备可实现
5-10个工作日快速交付。
4. 全周期服务支持
从 免费试样验证、方案定制到现场安装调试，再到整机终身维护与7x24小时技术支持，唯思特整列机提供覆盖设备全生命周期的专业服务。
连接器插针自动化并非必须追求全自动“无人化”。唯思特整列机以“人机协同”的务实思路，用机器解决最棘手的精密排列难题，让人发挥灵活组装的优势，实现了效率、良率与投资回报的最佳平衡。当插针工序从“变量”变为“常量”，整个生产计划的可靠性都将迈上新台阶。
欢迎联系唯思特整列机，获取针对您产品的免费试样与插针自动化解决方案。
