在电感、变压器等磁性元件制造领域，排列工序长期依赖人工：操作员将散装电感一颗颗摆放到载板上，效率低、方向易错、后道焊接频繁报警。东莞市唯思特科技有限公司推出的唯思特整列机 ，将散料自动提升、自动输送、自动称重下料、自动排列、自动出板五大功能集成于一体，真正实现了电感排列的“黑灯工厂”作业。本文深度解析 唯思特整列机 电感全自动生产线的技术逻辑与实战价值。
📹 本文配套视频展示唯思特整列机从散料倒入到整板输出的完整运行过程，点击下方视频观看。
电感产品（如一体成型电感、绕线电感）在进入后道激光打标、检测、编带或包装前，需要以统一的电极朝向、整齐的间距排列在载板上。传统人工摆盘存在三大顽疾：
| 痛点 | 具体表现 | 对生产的影响 |
|---|---|---|
| 效率天花板低 | 熟练工每小时仅能摆300-500颗电感 | 产线节拍严重受限于上游供料 |
| 方向错误率波动 | 电感电极面与非电极面特征细微，人眼易疲劳 | 后道焊线或点胶设备频繁报警停机 |
| 人工依赖度高 | 招工难、培训周期长、人员流动频繁 | 排产计划常因缺人而延期 |
唯思特整列机通过全自动化闭环设计，一次性解决了上述难题。下面逐段拆解其工作流程。
1. 散料自动提升：从料斗到振动盘
操作员只需将整袋散装电感倒入唯思特整列机的大容量料斗（可容纳数万颗电感）。料斗底部配有振动装置和提升机构，将电感匀速、定量地输送到高位振动盘。自动提升系统通过光电传感器监测振动盘内的料位，缺料时自动补料，满料时暂停提升，避免堆积。 唯思特整列机 的这一设计使得操作员每隔1-2小时才需加料一次，大幅降低劳动强度。
2. 自动输送：振动盘初步定向
提升至高位振动盘的电感，在振动作用下沿螺旋轨道向前移动。唯思特整列机的振动盘经过精心设计，轨道宽度、倾斜角度、挡片位置根据电感外形定制，可以剔除叠料、反料，使大部分电感以电极面朝上的姿态进入下一工位。振动盘出料口设有光电计数器，实时统计输送数量，为后续称重下料提供数据支撑。
3. 自动称重下料：精准控制排列量
振动盘输出的电感落入称重斗。唯思特整列机配备高精度称重传感器，实时测量落入的电感总重量。控制器根据当前载板的空位数量（或预设的单板装填数量）自动计算所需下料量，精确控制振动给料器的开启时间。称重精度可达±0.5g，对应微型电感约10-20颗的误差，确保每块载板上的电感数量一致，既不会缺件也不会溢出。
4. 自动排列：唯思特整列机的核心技术
这是唯思特整列机最关键的工位。称重后的电感通过导料槽均匀分布到唯思特整列机的动态筛动式整列平台上。工作台进行前后倾斜、左右摇摆与垂直微振 的复合运动，电感在受控环境中自主寻位。定制化的高精度仿形治具板，每个型腔根据电感的外形轮廓与电极位置逆向加工，型腔公差±0.01mm。
电极方向识别：电感正负电极面或标记点特征细微，唯思特整列机的仿形型腔只允许电极面朝上的电感稳定落入；方向错误的电感因几何干涉无法就位，被持续运动带走。
整列精度：排列后电感之间的间距一致性和方向统一率均处于行业较高水平。
排列速度：根据电感尺寸不同，唯思特整列机单板排列时间约20-60秒，每板可容纳数十至数百颗电感。
5. 自动出板：整板流转，对接后道

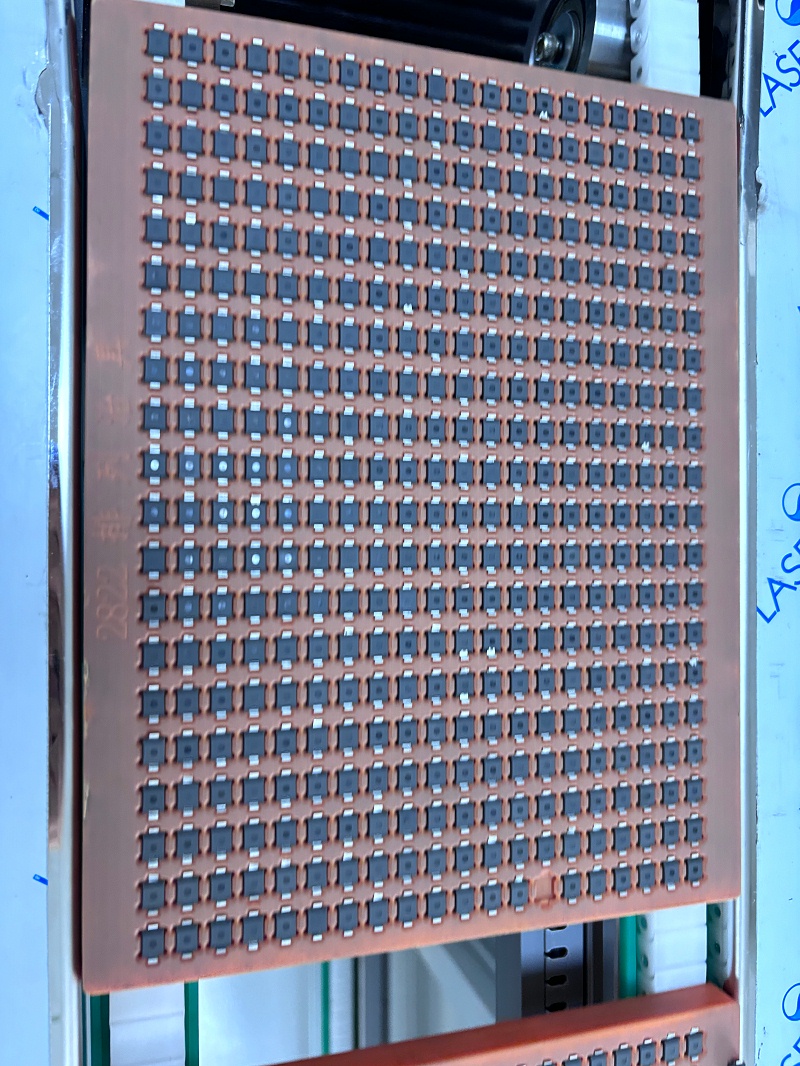

排列完成的载板被唯思特整列机自动输送至出板工位。设备通过升降平台或平移机构，将满板平稳推出，堆叠在收板料仓中。收板料仓可容纳数十块载板，操作员只需定期将整叠满板取走，即可直接送入后道焊接、点胶或编带设备。唯思特整列机的出板机构还预留了与AGV或流水线对接的接口，可无缝融入全自动生产线。
唯思特整列机的上述五个环节通过总控系统协同运行：操作员只需将散装电感倒入料斗，按下启动按钮，设备便会自动完成提升、输送、称重、排列、出板，全程无需人工干预。
| 项目 | 参数 |
|---|---|
| 适用电感尺寸 | 无限制 |
| 整列精度 | 99% |
| 生产效率 | 以实物为准 |
| 载板尺寸 | 定制 |
| 料斗容量 | 定制 |
| 供电 | 220V |
| 气源 | -- |
| 设备尺寸 | 定制 |
注：以上技术参数因产品定制化而异，实际规格以唯思特科技官方提供为准。欢迎联系获取详细技术资料。
以某电感制造企业为例，引入唯思特整列机全自动排列线后：
| 指标 | 改造前（手工摆盘） | 改造后（唯思特整列机） |
|---|---|---|
| 操作人员 | 6人两班倒 | 1人（加料、收板兼巡检） |
| 日产能（8h） | 约1.2万颗 | 提升数倍 |
| 电极方向统一率 | 约92% | 大幅提升至99%以上 |
| 后道焊线报警次数 | 平均每班5-8次 | 每班0-1次 |
| 设备投资回收期 | — | 经测算通常在2-6个月内可回本 |
该企业生产负责人表示：“以前电感排列是最头疼的环节，新员工经常摆反电极，后道设备老报警。唯思特整列机上线后，只要把散料倒进料斗，后面就不用管了，方向基本没有错的，产量翻了好几倍。”
整线集成：唯思特整列机不是单一排列工位，而是包含散料提升、输送、称重、排列、出板的完整解决方案。
高精度仿形治具：唯思特整列机的治具根据电感三维模型一对一加工，方向识别精准，换产只需更换治具板，15分钟完成。
柔性运动，无损处理：唯思特整列机采用低应力动态筛动技术，电感无夹持、无碰撞，表面漆包线或镀层不易损伤。
24小时连续运行：唯思特整列机设计冗余充分，关键部件采用品牌元器件，稳定可靠。
免费试样服务：客户寄送200-500个电感样品，唯思特整列机工程师根据实测数据出具详细的整列方案与效率报告。
电感排列的自动化已经不再是简单的“机器换人”，而是整个生产线物流与信息流的重构。唯思特整列机以散料自动提升、自动输送、自动称重下料、自动排列、自动出板五大功能，打造了一站式的电感全自动排列解决方案。从散装电感倒入料斗，到整齐排列的载板自动堆叠，全程不需要操作员干预，真正实现了“黑灯工厂”式生产。
如果您也在为电感排列效率低、方向错误多、招工难而发愁，欢迎寄送样品至唯思特科技，我们将免费为您测试，并提供详细的整线方案。
