在锂电池、动力电池及消费电子电池的制造流程中，导电片与电极片作为连接电芯与外部电路的关键部件，其自动化组装前的精密排列，是影响后续焊接质量与产品一致性的重要前置工序。随着电池能量密度不断提升、结构设计日趋紧凑，导电片的形状日益复杂——异形冲压件、带极耳延伸结构、超薄箔材等，给自动化供料与排列带来了持续挑战。
东莞市唯思特科技有限公司凭借其在精密零件自动化整列领域20年的深厚经验，推出针对电池导电片/电极片的专用唯思特整列机解决方案，以动态筛动式整列原理为核心，实现从散乱来料到整齐阵列的高效、无损、高精度转化，为电池自动化焊接与组装筑牢第一道质量防线。
电池导电片/电极片通常由铜、镍或铝箔经冲压成型，其物理特性决定了自动化排列的三大核心难点：
| 挑战维度 | 具体表现 | 对生产的影响 |
|---|---|---|
| 形状复杂 | 往往带有极耳、折弯或定位孔，姿态识别难度大 | 通用振动盘难以实现稳定定向，卡料频发 |
| 轻薄易损 | 厚度可低至0.1mm，刚性差，易变形 | 机械手抓取易产生弯折，影响焊接质量 |
| 表面敏感 | 焊接区域需保持洁净无污染 | 传统振动输送易产生划伤，导致接触电阻上升 |
| 来料波动 | 冲压后常带有毛刺或轻微油污 | 影响振动输送稳定性，设备需具备容错能力 |
传统人工摆盘方式在处理此类零件时，不仅效率低下，更难以保证长时间作业的一致性；而通用自动化设备在面对异形、超薄导电片时，往往力不从心。

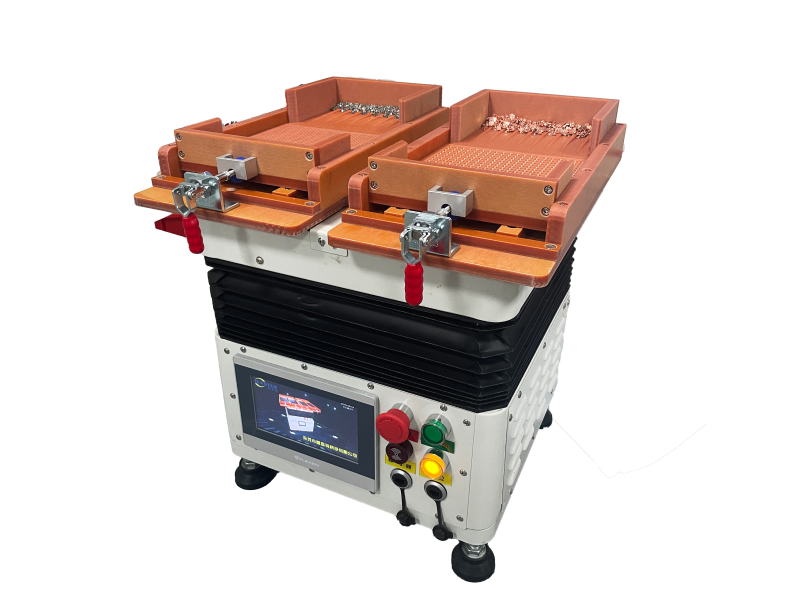

针对上述挑战，唯思特整列机采用经工程验证的动态筛动式整列技术，通过可编程控制的复合运动，引导导电片在受控环境中完成自主寻位与姿态筛选。整套唯思特自动整列机的工作流程分为三个逻辑严密的阶段：
第一阶段：温和供料与预分散
散装的导电片被投入唯思特整列机的料仓。设备首先通过低幅高频的微振动，温和地打破零件间的堆叠与粘连，形成初步离散的单体流。此阶段的关键在于控制运动强度——唯思特整列机的参数化控制系统可精确调节振动频率与幅度，确保超薄导电片在预处理过程中不产生塑性变形，为后续精密筛选奠定基础。
第二阶段：动态复合运动与自主寻位
这是唯思特整列机工作的核心技术环节。工作台在程序控制下进行前后倾斜、左右摇摆与垂直微幅振动的复合运动：
倾斜与摇摆产生重力分力，驱动导电片在工作台面上定向滑动，使其运动范围覆盖整个治具区域
微幅振动提供微小能量脉冲，帮助零件克服与台面间的静摩擦及微弱吸附力，使其能够持续调整姿态，主动“寻找”匹配的型腔位置
唯思特整列机的独特优势在于其全参数可调性——倾斜角度、摇摆幅度、振动频率均可通过人机界面实时调整，针对不同材质（铜/镍/铝）、不同厚度、不同形状的导电片，可快速找到最优的运动配方，在排列效率与过程温和性之间取得最佳平衡。
第三阶段：仿形治具的物理裁决
工作台下方集成有定制化的高精度仿形治具板——这是唯思特零件整列机实现高精度输出的核心保障。治具上的每一个型腔，都是根据目标导电片在预设工艺姿态下的精确三维轮廓进行逆向设计与精密加工而成。
其筛选逻辑基于纯物理几何匹配：
正确姿态：当导电片以正确的极耳方向、焊接面朝向经过型腔时，其轮廓与型腔完全吻合，顺畅落入并稳定就位
错误姿态：任何方向或正反错误的导电片，因几何形状不匹配而无法完全落入型腔，被持续的运动带走
净化输出：唯思特整列机执行一段精确定义的微振动，将所有未能完全就位的零件温和剔除，确保输出队列中每一片导电片的姿态高度一致
采用唯思特整列机处理电池导电片/电极片，为后续焊接与组装工序带来多项可量化的改善：
| 价值维度 | 具体成效 | 客户收益 |
|---|---|---|
| 效率提升 | 单台设备可同时处理数百枚导电片，整列效率达5000件/小时 | 替代3-5名人工，显著缩短前置准备时间 |
| 精度保障 | 仿形治具锁定零件姿态，极耳方向、焊接面朝向高度统一 | 为自动化焊接创造稳定输入条件，提升一次良率 |
| 无损处理 | 非夹持、低应力的动态运动过程，避免机械抓取变形 | 超薄导电片良率提升，接触电阻稳定 |
| 换产灵活 | 支持100组工艺参数存储，更换治具板即可适配新型号 | 换产时间控制在10分钟内，适应多品种生产 |
| 稳定性高 | 纯机械物理筛选，无复杂光学系统，免于环境干扰 | 设备综合效率（OEE）显著提升，维护成本降低 |
据唯思特科技的客户案例统计，采用唯思特整列机后，导电片焊接工序的一次良率提升至99.5%以上，因来料姿态错误导致的停机时间减少约70%，投资回报周期通常在6-8个月内。
1. 20年行业深耕，唯思特整列机海量案例支撑
唯思特在精密零件自动化整列领域拥有20年行业经验，累计处理超过20,000种异形零件。庞大的案例数据库使我们的工程师能够快速分析不同导电片的物理特性，预判排列难点，提供经过验证的技术路径。
2. 唯思特整列机深度非标定制能力
每一片导电片都有其独特的形状与工艺要求。我们提供从振动参数、筛选轨道到核心仿形治具的全流程一对一非标设计，确保唯思特整列机与您的产品完美契合。
3. 唯思特整列机源头工厂，品质与交付保障
作为源头制造商，唯思特自主完成核心治具的五轴精密加工与整机装配。这不仅确保了微米级的加工精度，更支撑了我们对标准设备5-10个工作日快速交付的承诺。
4. 唯思特整列机全周期服务支持
从免费试样验证、方案定制到现场安装调试，再到整机终身维护与7x24小时技术支持，唯思特整列机提供覆盖设备全生命周期的专业服务，确保客户无后顾之忧。
电池导电片的自动化精密整列，是连接冲压成型与自动焊接的关键桥梁。唯思特整列机通过将复杂的零件排列难题分解为“动态筛动”与“物理裁决”的标准化流程，以确定性的工程能力替代不确定的人工判断，为电池制造企业构筑起效率与品质的双重护城河。
在电池制造向更高自动化、更高一致性演进的道路上，唯思特期待与您携手，从生产的第一步开始，奠定坚实的质量基石。
立即行动，获取专属导电片整列解决方案
欢迎联系我们，唯思特整列机为您的导电片/电极片产品提供免费试样与详细的效能分析报告。
