在电子制造行业，PCB板插针是一项基础却关键的前置工序。无论是连接器排针、插座引脚还是测试探针，都需要将成百上千根细小的金属针精准插入PCB板对应的孔位中。传统人工操作不仅效率低下，更难以保证垂直度与位置精度，细长针体在插装过程中极易弯曲变形，成为制约产线产能与品质的突出瓶颈。

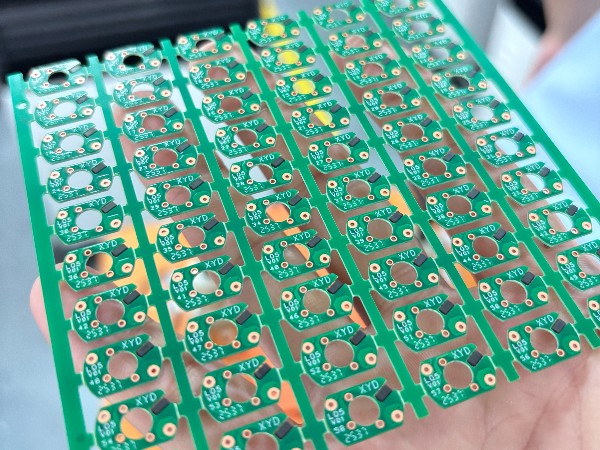

东莞一家专业从事汽车电子控制模组生产的工厂，就曾长期受困于这一工序。该厂生产的多层PCB板需插入256根微型排针，间距仅1.27mm，针长8mm，长径比较大。此前采用人工在显微镜下逐根插装，6人两班倒，日产能仅300片，弯针率高达3.5%。因插针不良导致的后道焊接返工、成品报废，每月损失超过5万元。
该厂尝试过振动盘供料后手工辅助插针，但细长针在振动输送中相互缠绕、卡料频繁，效率不升反降。也考察过视觉引导的自动插针机，但设备投资超过80万元，且换产调试复杂，对于多品种、小批量的生产模式并不经济。
直到引入唯思特WV-1L-S纵向式插针整列机（又称跳跳机），该工序才真正实现了从“人海战术”到“一人值守”的跨越。
WV-1L-S纵向式插针整列机采用纵向式垂直振动原理，工作方式与传统的横向振动盘截然不同。设备通过精确控制上下往复运动的频率与幅度，使散装插针在排列板区域获得垂直方向的动能，不断向上弹跳、下落。排列板上的导向孔与PCB板孔位一一对应，且导向孔上端设计有倒角或锥面。
在反复弹跳过程中，部分插针的尖端会偶然落入导向孔的倒角区域。在重力与后续振动的共同作用下，插针被引导至垂直姿态，顺着导向孔精准滑入PCB板对应的孔位。唯思特整列机的振动参数可针对不同长度、直径的插针进行精细调节——细长针采用低幅高频，避免弯曲；粗短针适当提高幅度，加快入孔速度。
更为关键的是，唯思特整列机内置了仿形筛选机制。排列板的导向孔几何尺寸根据合格插针的外形轮廓精密设计，仅允许方向正确、外形合格的插针通过。若插针方向颠倒（如杯口朝向错误）、针体弯曲或尺寸超差，则无法顺利进入导向孔，或在后续振动中被自动“弹”出排列板区域，落入回收槽。这一设计实现了排列与质检同步完成，无需额外检测设备。
引入唯思特WV-1L-S纵向式插针整列机后，该厂插针工序实现了根本性转变：
| 指标 | 改造前（人工） | 改造后（唯思特整列机） |
|---|---|---|
| 操作人员 | 6人两班倒 | 1人（兼管） |
| 日产能 | 300片 | 2000片以上 |
| 弯针率 | 3.5% | 0.3%以下 |
| 换产时间 | 2-3小时 | 15分钟 |
生产效率提升6-7倍，弯针率降低超过90%。生产负责人算了一笔账：设备投资不到一年即可收回，每年节省人工成本超过40万元，因插针不良导致的报废损失减少约80%。同时，由于插针姿态统一、垂直度一致，后道波峰焊工序的短路率也明显下降，整体产线综合效率（OEE）提升35%以上。
该厂生产主管评价道：“以前最怕接到大批量排针订单，一想到要安排6个人在显微镜前干十几个小时，心里就发怵。现在一台唯思特整列机，一个人轻松搞定，而且插出来的板子几乎没有弯针。这台机器我们用了半年，稳定性很好，换型号就换一块排列板，十五分钟就能转产。”
PCB板插针的自动化，是电子制造中连接元件与电路板的关键工序。唯思特WV-1L-S纵向式插针整列机以其独特的“弹跳入孔”原理，将繁琐的人工插针转化为高效、可靠的标准化作业。通过排列板导向与仿形筛选的协同，该设备实现了插针的方向统一、位置精准与自动质检，为PCB板制造企业提供了一条经实践验证的自动化升级路径。
如需解决类似PCB板插针问题，欢迎寄送样品进行免费测试。
